用途

住宅やビルのドア、内外装、庇、間仕切りなど
サンドイッチ構造の中芯材/整流装置/衝撃吸収
装置等の素子基材



ハニコーム-Aは、アルミ箔を六角形の集合体(蜂巣状)に連続成型積層したものです。 その特徴ある形状は、さまざまな分野で多様な機能を発揮しています。

強くて軽量です

ハニカムは、その体積のほとんどを空気が占めていますが、単位重量あたりの強度・剛性が高く、航空機から建築までさまざまな分野で幅広く使用されています。



豊富な種類を揃えています

材質、セルサイズ、形状など、その用途に応じてニーズに合ったハニカムをご使用いただけます。

多様な機能を発揮します

無数の連続した六角筒は、表面積が多く開孔率が高いなど、そのもっている特徴により、構造材以外の用途にも多様な機能を発揮します。

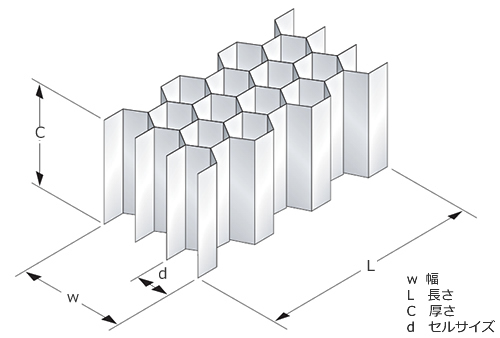

構造図



種類と規格

製品記号 箔材質 箔厚
(μm)
セル
サイズ
d(mm)
密度
(kg/m3)

圧縮強さ
(kg・f/cm2)

せん断強さ
(kg・f/cm2)
せん断弾性率
(kg・f/cm2)
規格寸法(mm)
W方向 L方向 W方向 L方向 W(幅) L(長さ) C(厚さ)
AC-25 5052 25 3.2 54 20.0 9.0 13.0 980 2,100 1,800 900 5~50
AF-46 5052 46 6.3 53 21.0 9.5 14.0 1,000 2,150 2,000 1,000 5~50

AF-46WL

5052 46 6.3 53 21.0 9.5 14.0 1,000 2,150 2,400 1,200 5~50
AH-60 3003 60 8.0 53 20.0 8.0 12.0 950 2,050 2,000 1,000 5~80
AL-60 3003 60 12.5 33 9.0 4.0 6.0 600 1,100 2,000 500 5~100
AR-76 3003 76 18.5 30 6.4 3.0 4.9 427 649 2,450 980 5~150
AT-60 3003 60 20.0 22 4.2 2.9 3.5 236 300 6,000 500 5~150

*国際単位換算法:圧縮強度、せん断強度、せん断弾性率は、9.80665を掛けてください。(単位はN)
*強度データは、MIL STD-401Bの試験方法による平均値であり、保証値ではありません。
*規格寸法は、展張したときの寸法です。
*上記製品は、常備在庫品の一例です。用途に応じて、材質・セルサイズ・形状・寸法など特別規格品の製造もできますので、弊社担当までご相談ください。

サンドイッチ構造強度計算式

アルミハニカムは、ペーパーハニカムと違い、一般的に強度が大きく、その強度性能も密度に比例した値を示します。

強度計算式に基づいた厳密なパネル設計により、ペーパーハニカムでは実現できない効果を発揮します。

強度の計算式

(表面材の強度)
(1)中央集中荷重

(2)等分布荷重



(中芯材の強度)
(1)中央集中荷重  P=Sb (h+c)
(2)等分布荷重   W=Sb (h+c)



撓みの計算式

(1)中央集中荷重

(2)等分布荷重

P(kgf)=中央集中のときの破壊荷重(撓み計算にあっては中央集中荷重)
W(kgf)=等分布のときの破壊荷重(撓み計算にあっては等分布総荷重)
b(cm)=パネルの幅
f(cm)=表面材の厚さ
h(cm)=パネルの厚さ
c(cm)=中芯材の厚さ
r(cm)= スパンの長さ
F(kgf/cm2)=表面材の曲げ強度
S(kgf/cm2)=中芯材のせん断強度
d(cm)=パネル中央部の撓み
E(kgf/cm2)=表面材のヤング率
μ=表面材のポアソン比
G(kgf/cm2)=中芯材のせん断剛性率

D(kgf・cm2)=パネルの曲げ剛性
U(kgf)=パネルのせん断剛性

(1)中央集中荷重

(2)等分布荷重
