外断熱/ 内断熱/ 断熱補強/
金属複合パネル/ サンドイッチパネル芯材/
冷蔵・冷凍庫用断熱/ 工業施設

ホンパネル(R)はアルミ・ステンレス・カラー鋼板など、内外装金属パネルに裏貼りする機能性の高い断熱・結露防止材です。表面にスキン層をもつ押出法ポリスチレンフォーム板に特殊アクリル系粘着剤を塗布した製品です。軽い・簡単・高機能のホンパネル(R)は、必ず皆様のお仕事のお役に立てることを約束します。

断熱性・防露性

ホンパネルのもつ完全独立気泡構造は、極めて熱伝導率が小さく、断熱効果はトップレベル。省エネ外断熱に役立ちます。

耐水性

ホンパネルは、水や水蒸気を寄せ付けないため、ほとんど吸水することはなく初期の高い断熱性を持続しますので、結露防止に優れた効果を発揮します。

防振性

ホンパネルは、防振材として固体伝播音を防ぐ効果があり、パネルの不快な金属音抑制に役立ちます。金属製の屋根、壁面やひさし、裏打ちする事によって、雨音の低減等に効果的です。

天井や斜面に貼り上げる場合、はがれる恐れがありますので落下防止など機械的補強をお願いいたします。

加工性

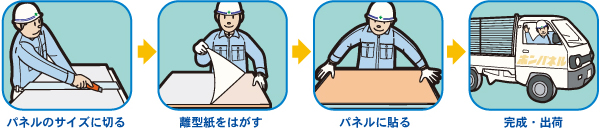

ホンパネルは、あらかじめ粘着材が塗布された軽い発泡体です。誰でも簡単にカッター・ナイフ等で切断できるので、切って、離型紙を剥がして、金属パネルに貼るだけ、乾燥もいらず即出荷できます。

軽量

1枚の重さが約1.2kg (板厚10mm)と非常に軽く、持ち運び、貼付けも容易です。
ホンパネルを裏打ちした金属成型板は非常に軽く持ち運び、取付けが簡単にできます。

特性
項 目 単位系 単  位 条  件 物 性 値
圧縮強さ SI N/cm2 23℃
10% 歪時
10
MKS kgf/cm2 1.0
曲げ強さ
SI N/cm2 23℃
長さ方向
200
MKS kgf/cm2 20.0
熱伝導率
SI W/m・K 平均温度
23℃
0.030
MKS kcal/m・h・℃ 0.026
透湿係数 SI ng/m2・s・Pa 23℃
相対湿度50%
30
MKS g/m2・h・mmHg 0.01
線膨張係数
SI cm/cm・K -30~30℃ 6~8×10-5
MKS cm/cm・℃ 6~8×10-5
吸 水 率
SI g/100cm2 23℃
24hr水中浸漬
0.01以下
MKS g/100cm2 0.01以下
加熱変形
温度
MKS 80

*物性値は、JIS、ASTM、に基づいた10mm厚の標準値です。
*透湿係数は25mm厚の数値です。

接着性能
材 質 引張強度
アルミ 2.3kgf/cm2
ステンレス
1.3kgf/cm2
ガルバリウム鋼鈑 2.0kgf/cm2
カラー鋼板 2.4kgf/cm2

試験条件23℃/50%で貼付養生した後測定。
単軸垂直引張試験。引張速度3mm/min

ホンパネル®設計価格表

規格サイズ(mm) 設計価格 梱包枚数
7×910×1,820 6,000 40枚
10×910×1,820
6,500 30枚
15×910×1,820 7,000 20枚
20×910×1,820 7,500 15枚
25×910×1,820 8,000 12枚
30×910×1,820 8,500 10枚

(単位:円/枚)

標準寸法・重量

厚さ サイズ(mm) 総重量 カラー
7mm 910×1,820 0.9kg (545g/m²) オレンジ
10mm
910×1,820 1.2kg (730g/m²) オレンジ
15mm 910×1,820 1.4kg (850g/m²) オレンジ
20mm 910×1,820 1.5kg (910g/m²) ブルー
25mm 910×1,820 1.9kg (1,150g/m²) ブルー
30mm 910×1,820 2.3kg (1,395g/m²) ブルー

注:上記の通り各基材ごとの質量を明記致しますが、ロットによって若干の重量誤差が生じます。

お問い合わせはコチラ

断熱性能比較


※上記グラフは単純に熱伝導率で同等の性能を持つために算出した厚みの比較
※< >内の数字はホンパネルが1としたときの比較値で数字が小さいほど性能が良い

吸水性比較

※当社の測定による比較

重量比較

※< >内の数字はホンパネルが1としたときの比較値で数字が小さいほど性能が良い

ホンパネルと他の裏打ち材との性能比較

  単位系 単位 ホンパネル®
ウレタン ケイカル板 石膏ボード ひる石 吹付品
①熱伝導率 SI W/m・K 0.030 0.022~0.028 0.14~0.16 0.15~0.22 0.07
MKS Kcal/mh℃ 0.026 0.019~0.024 0.12~0.14 0.13~0.19 0.06
密度比重 SI Kg/m3 70 30~40 210
MKS Kg/m3 70 30~40 210
②吸水性 SI g/100m3 0.01以下(殆ど無し) 0.20(大)
MKS g/100m3 0.01以下(殆ど無し) 0.20(大)
曲げ強度 SI N/cm² 196 17.6(板状) 1175~1760 390~540
MKS Kgf/cm² 20.0 1.8(板状) 120~180 40~55

①熱伝導率は数字が小さいほど性能が良い。
②数字が小さいほど吸水性が少ない。(上記数値は、当社実験値による比較です。

燃焼特性

  燃焼生成
ガス
燃焼有毒ガス 爆燃現象 発煙速度 消防法の
取り扱い基準
押出法
ポリスチレンフォーム
マウス
0/5 =死亡数/試験数
なし 5 該当せず
硬質ポリウレタン
フォーム
シアンガス
マウス
5/5 =死亡数/試験数
あり 13 指定可熱物
出 典 高分子誌
(1973)
建築材料誌(1978)
日本災害医学会誌
建築防災
(1978)
500℃csm3/min
プラスチックエージ
(1967)
地球温暖化対策と断熱材への期待

ホンパネル(R)は、オゾン層破壊、地球温暖化といった、地球規模の環境に対応した「環境対応型断熱材」です。

ホンパネルを利用した「省エネ外断熱」

ホンパネルは、外壁パネル乾式改装工法に使用する 「省エネ外断熱」に最も適した断熱材です。すなわち、外壁パネルにホンパネルを裏貼りすることにより、断熱性の確保と室内環境の向上が図れます。
また、躯体への熱応力の影響や空調負荷の低減など 「省エネ」にも効果を発揮することができます。
建物の改修による断熱化は、京都議定書の重要な対応であり、省エネルギーの基本といっても過言ではありません。
ホンパネルを利用した「省エネ外断熱」

ホンパネルは、ノンフロン断熱材です。

1980年代からオゾン層破壊と地球温暖化を防止するための様々な方策が行われてきました。
1987年 モントリオール議定書採択
1997年 京都議定書採択
1998年 温暖化対策推進法の制定
2001年 フロン回収破壊法の制定
2020年 代替フロンの全廃(予定)
グリーン購入法や建設三団体の環境自主行動計画等においても「ノンフロン断熱材」の積極的な採用が謳われる中で、各社の製品ラインナップにノンフロン品が加わり始めたのは比較的最近のことです。
ホンパネルは建築用断熱材の中でもいち早く、1993年にノンフロン化を完了して以来、15年間変わらぬ品質・性能でご愛顧頂いております。
建築改正基準法に基づくシックハウス対策
ホンパネルの粘着剤はF☆☆☆☆
ホンパネルに塗布したアクリル系粘着剤には、トルエンやホルムアルデヒド等のVOC規制化合物質は含まれていません。また、アクリル系粘着剤のホルムアルデヒド発散値は、接着剤と同等試験を行った結果0.5未満であり規制対象外ランクであるF☆☆☆☆に相当します。ホンパネルの基材である押出法ポリスチレンフォーム板もホルムアルデヒドを発散しない告示対象外の断熱材であり、使用制限もなく安心してご使用戴けます。
ホンパネルの現場

作業手順・現場の声はコチラ

高機能断熱材ホンパネルの用例

▲クリックして用例をご覧ください。▲

金沢八景駅舎 再開発工事[エレベーター棟]

「梅雨の晴れ間に」ホンパネル® 貼付け作業!

簡単施工のホンパネル® 貼り合わせ作業編

ホンパネル®のサイズカット加工承ります!!

ホンパネル®総合カタログ(PDF)はコチラですホンパネル®断熱カタログ(PDF)はコチラです

ホンパネル®ECO対応カタログ(PDF)はコチラです

ホンパネル®テクニカルデータ(PDF)はコチラです

ホンパネル®電光掲示板カタログ(PDF)はコチラです

ホンパネル®駅舎カタログ(PDF)はコチラです
