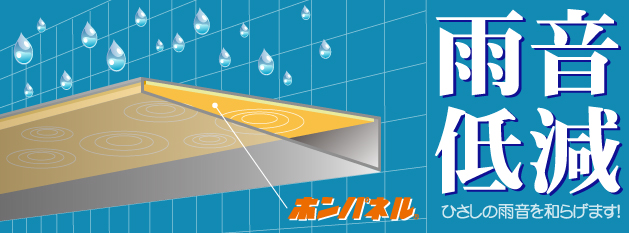

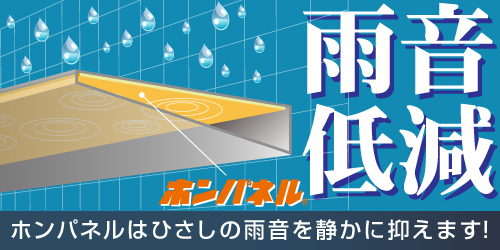

ホンパネル® は、振動を吸収緩和する“静音効果”があり、防振材として個体伝播音を防ぎ“反響振動音防止”に役立ちます。金属製の屋根やひさしなどに「裏打ち」することによって遮熱・断熱効果はもとより、階下への不快な“雨音”の低減に効果的です。 また、日照による屋根の温度上昇を抑制して室温上昇の軽減・結露の緩和、冬期の保温なども効果があり経済的です。 金属製の屋根やひさし等は、軽量で加工性も良く、塗装技術の向上で耐久性も高くなっておりますが、その反面ほかの瓦屋根材などよりも衝撃による振動が大きいため“雨音がうるさい!”等問題が発生しております。  完全独立気泡構造のホンパネル® は、水や水蒸気を寄せつけないため膨潤、軟化、変質することなく初期の性能を持続し続けます。 静音設計の上でも、鋼板を選ばないホンパネル® は金属屋根材やひさしなどの製作に理想のスリム化とコストダウンを約束します。

雨音低減、防振性に優れた金属パネル用裏打、断熱結露防止材

防振材として固体伝播音を防ぐ効果があり、金属音抑制に役立ちます。
金属製屋根やひさしに裏打する事によって、雨音の軽減に効果的です。

水滴落着音の比較
ヴィジュアライズイメージ

1mからの水滴落下試験
録音・イメージ作成:株式会社RONMOM
試験体:アルミ板(アクリル塗装品)
寸 法:約300mm 巾×420mm
厚 み:1.0mm
下地材:ホンパネル®(片面粘着品)

裏打無し

7mm ホンパネル裏打

10mmホンパネル裏打

15mm ホンパネル裏打

20mmホンパネル裏打

金属製の屋根の場合、軽く、優れた加工性があり、耐久性が高い反面、他の瓦屋根よりも衝撃による振動が大きくなる為、雨音がうるさい等の問題があります。
ホンパネル® は、振動を押出法ポリスチレンフォームの完全独立気泡構造が吸収緩和する為、防振材として固体伝播音を防ぐ効果があり、金属音抑制に役立ちます。
金属製屋根やひさしに裏打する事によって、断熱効果はもとより、階下への不快な雨音の軽減に効果的です。また、日照による屋根の温度上昇を抑制し、室温上昇の軽減・結露の緩和・冬季の保温などに効果があり経済的です。
軽量で加工も簡単ですので、施工期間も短く、低コストで実施でき、膨潤、軟化、変形、変質することがほとん
ど無く、水や水蒸気を寄せ付けないため、初期の性能を持続し続けます。
自由設計の上でも、鋼板を選ばないホンパネル® は、金属製屋根材を理想の建材に変えます。

ホンパネル®はアルミ・ステンレス・カラー鋼板など、内外装金属パネルに裏貼りする機能性の高い断熱・結露防止材です。表面にスキン層をもつ押出法ポリスチレンフォーム板(デュポン・スタイロ社製「ウッドラック TM」)に特殊アクリル系粘着剤を塗布した製品です。軽い・簡単・高機能のホンパネル®は、必ず皆様のお仕事のお役に立てることを約束します。

完全独立気泡構造でトップレベルの断熱・防露効果。
水や水蒸気を寄せ付けないため、 初期の高い断熱性能を持続。
基材の片面に特殊粘着剤を塗布。離型紙を剥がして貼るだけ。
1 枚の重さが約1.2Kg (板厚10mm) 軽く、持ち運び、取付けも容易。
簡単にカッターナイフ等で切断可。 指定寸法へカット加工も承ります。

ホンパネル®は、外壁パネル乾式改装工法に使用する 「省エネ外断熱」に最も適した断熱材です。
ホンパネル®は建築用断熱材の中でもいち早く、1993 年にノンフロン化を完了して以来、20年以上変わらぬ品質・性能でご愛顧頂いております。

特性
項 目 単位系 単  位 条  件 物 性 値
圧縮強さ SI N/cm2 23℃
10% 歪時
10
MKS kgf/cm2 1.0
曲げ強さ
SI N/cm2 23℃
長さ方向
200
MKS kgf/cm2 20.0
熱伝導率
SI W/m・K 平均温度
23℃
0.030
MKS kcal/m・h・℃ 0.026
透湿係数 SI ng/m2・s・Pa 23℃
相対湿度50%
30
MKS g/m2・h・mmHg 0.01
線膨張係数
SI cm/cm・K -30~30℃ 6~8×10-5
MKS cm/cm・℃ 6~8×10-5
吸 水 率
SI g/100cm2 23℃
24hr水中浸漬
0.01以下
MKS g/100cm2 0.01以下
加熱変形
温度
MKS 80

*物性値は、JIS、ASTM、に基づいた10mm厚の標準値です。
*透湿係数は25mm厚の数値です。

接着性能
材 質 引張強度
アルミ 2.3kgf/cm2
ステンレス
1.3kgf/cm2
ガルバリウム鋼鈑 2.0kgf/cm2
カラー鋼板 2.4kgf/cm2

試験条件23℃/50%で貼付養生した後測定。
単軸垂直引張試験。引張速度3mm/min

ホンパネル®設計価格表

規格サイズ(mm) 設計価格 梱包枚数
7×910×1,820 6,000 40枚
10×910×1,820
6,500 30枚
15×910×1,820 7,000 20枚
20×910×1,820 7,500 15枚
25×910×1,820 8,000 12枚
30×910×1,820 8,500 10枚

(単位:円/枚)

標準寸法・重量

厚さ サイズ(mm) 総重量 カラー
7mm 910×1,820 0.9kg (545g/m²) オレンジ
10mm
910×1,820 1.2kg (730g/m²) オレンジ
15mm 910×1,820 1.4kg (850g/m²) オレンジ
20mm 910×1,820 1.5kg (910g/m²) ブルー
25mm 910×1,820 1.9kg (1,150g/m²) ブルー
30mm 910×1,820 2.3kg (1,395g/m²) ブルー

注:上記の通り各基材ごとの質量を明記致しますが、ロットによって若干の重量誤差が生じます。

お問い合わせはコチラ

断熱性能比較


※上記グラフは単純に熱伝導率で同等の性能を持つために算出した厚みの比較
※< >内の数字はホンパネルが1としたときの比較値で数字が小さいほど性能が良い

吸水性比較


※当社の測定による比較

重量比較

※< >内の数字はホンパネルが1としたときの比較値で数字が小さいほど性能が良い

ホンパネル®と他の裏打ち材との性能比較

  単位系 単位 ホンパネル®
ウレタン ケイカル板 石膏ボード ひる石 吹付品
①熱伝導率 SI W/m・K 0.030 0.022~0.028 0.14~0.16 0.15~0.22 0.07
MKS Kcal/mh℃ 0.026 0.019~0.024 0.12~0.14 0.13~0.19 0.06
密度比重 SI Kg/m3 70 30~40 210
MKS Kg/m3 70 30~40 210
②吸水性 SI g/100m3 0.01以下(殆ど無し) 0.20(大)
MKS g/100m3 0.01以下(殆ど無し) 0.20(大)
曲げ強度 SI N/cm² 196 17.6(板状) 1175~1760 390~540
MKS Kgf/cm² 20.0 1.8(板状) 120~180 40~55

①熱伝導率は数字が小さいほど性能が良い。
②数字が小さいほど吸水性が少ない。(上記数値は、当社実験値による比較です。

燃焼特性

  燃焼生成
ガス
燃焼有毒ガス 爆燃現象 発煙速度 消防法の
取り扱い基準
押出法
ポリスチレンフォーム
マウス
0/5 =死亡数/試験数
なし 5 該当せず
硬質ポリウレタン
フォーム
シアンガス
マウス
5/5 =死亡数/試験数
あり 13 指定可熱物
出 典 高分子誌
(1973)
建築材料誌(1978)
日本災害医学会誌
建築防災
(1978)
500℃csm3/min
プラスチックエージ
(1967)
